TATECH HOME PNA 的产品说明

HOME PNA(Phoneline Network Alliance家庭电话线网络联盟)产品是宽带接入的一种解决方案。 它是利用现有的入户电话线, 利用频率复用的方法, 使得用户在使用电话的同时, 可以获得1.0Mbps或1.6Mbps的高速数据接入, 而无须铺设新的线路。 这是一个 “话上数据” (DATA OVER VOICE)。

1 TATECH VersaXpress series Home PNA 的产品特点

HOME PNA有用户端产品与局端产品, 需要配合使用。 用户端的产品安放在用户家里或饭店的房间里。 一台电脑需要配一个。 TATECH的用户端产品种类齐全，有三大类， 一类是网卡型的，VX-001/E，直接插在计算机的PCI扩展槽中，第二类是带USB接口的，VX-002/E, 外置式， 第三类带以太网接口的， VX-110/E (一个以太网口)， VX120/E(两个以太网口)。

HOME PNA 局端的产品通常放在小区或大楼的配线房。 TATECH局端产品有机架插卡式与台式两类。 机架插卡式的型号为VX-2000A/B/E/EB, 一个机架满配置时可以有264个用户端口。 台式单机下行可以是8用户端口的VX-1000A/B/E/EB, 或24个用户端口的VX-1026A/B/E/EB。 VX-1026A/B/E/EB本身自己可以通过级联的方式构造更大的网络, 而利用VX-900TX八端口以太网交换集中器, 可以将8个VX-1000A/B/E/EB连起来, 构造一个大的系统。 有的大系统可以配置成264个或更多的用户端口, 每个端口的速率为1.0Mbps或1.6Mbps。 局端的一个用户端口可以接远端的一 个或多个用户。 局端产品还有一个上行端口, 台式的通常为10/100 BASE-T接口, 机架式的为10M/100M/1000M端口, 可以直接接到INTERNET网的路由器或其它以太网的接口上。

TATECH HOME PNA产品有如下几个明显的特点：

1) 传输距离远。用户端HOME PNA与局端的HOME PNA的传输距离是一个最重要的指标之一。 由于这之间的传输速率1.0Mbps或1.6Mbps, 为高速数据, 通常传输距离都比较近。 许多厂家的产品只能传输500英尺左右(不超过200米), 但TATECH公司的普通型产品,如台式VX-1000A(8端口)在24 AWG的铜线上可以传1000英尺, 其增强型产品, 如台式VX-1000E (8端口)在24 AWG的铜线上可以传1.2公里。 远距离传输可以提供很大的方便与灵活性, 可以根据不同的应用场合来安放设备, 最适合小区的使用。

2) 传输速率高 。用户端HOME PNA与局端的HOME PNA的传输速率是另外一个最重要的指标。 目前许多厂家的HOME PNA产品传输速率不超过1.0Mbps, 而TATECH公司的宽带型产品, 如台式的VX-1000B (8端口)在1000英尺的范围内(24AWG线径),传输的速率高达1.6Mbps, 而其宽带增强型产品, 如台式的VX-1000EB(8端口) 在1.2公里的范围内(24AWG线径),传输的速率高达1.6Mbps。

3) 抗串扰能力强。除了传输距离与传输速率的问题外, HOME PNA还有一个串扰的问题不好解决。 通常情况下, 配线房的用户线都是一把线捆在一起, 这种用户线的屏蔽效果比较差。 由于要传高速数据, 在此用户线上频率复用时, 通常数据会占用比较高的频率。 这样就比较容易出现串扰。 TATECH的 HOME PNA产品在此问题上很好地解决了。

4) 保密性能高。HOME PNA的另一个重要的问题是数据的保密问题。 许多厂家的局端设备都是按局域网交换机的方式来设计的, 而局域网交换机一般在办公室环境使用, 其设计原则是不同的端口之间, 即同事之间可以共享信息, 这样不同端口之间可以相互看, 即任何一个端口可以看其它端口所收发的数据。 但HOME PNA产品是最终用户产品, 虽然是邻居, 但相互之间没有关系, 不必也不能共享信息。 如果采用普通的局域网交换机就会造成用户的隐私得不到保护, 甚至可能造成邻里之间的纠纷。TATECH的HOME PNA产品的设计, 很好地解决了这个问题。 其支持集中器(CONCENTRATOR)模式, 使得任何一个下行端口都直接对应上行端口, 确保任何一个端口的数据不被其它端口看到, 且每个端口的传输速率有保证。

5) 网管功能强大。VX-2000系列还配有一个网管系统, 可以从远程通过INTERNET对设备进行管理及软件升级, 可以对每个用户端口开/关, 可以配置基于标记(Tag-Based)的虚拟局域网。VX-1026系列除了上述功能外， 还可以对每个端口做最大速率设定。VX-1000系列则通过本地并行口可以提供基于端口(Port-Based)的虚拟局域网(VLAN)和服务质量(QOS)。 内置的智能化配置使得VX1000A/E利用网络的QOS来识别并提供数据包的优先级。 数据包的优先级是由第二层 VLAN的优先级标志或第三层的服务类别(TOS/DS)来设置的。 这个优先级可以定义为发送和/或丢弃的优先级。

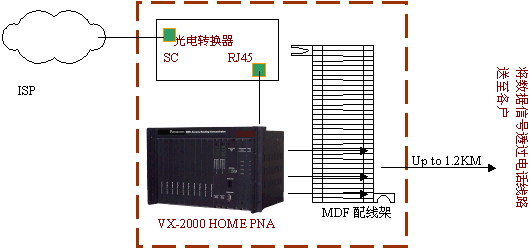

下图简要表示了HOME PNA产品 VX-1000A/B/E/EB在网络中的位置。 INTERNET服务商(ISP)可以拉一个10/100M的光纤到一个小区 (光纤通常可以传几十公里, 如果用电缆, 只能传100米左右)的电话线配线房。 然后利用一个介质转换器 (MEDIA CONVERTER), 把光接口变为电接口, 再把此电接口接到HOME PNA的产品上。

2.TATECH HOME PNA 网络的组网方案

根据初始用户量的大小, 可以用不同的方案来构造不同的网络。

方案一： 初始时用户量大的情况

如果一开始, 用户的量就比较大, 成百上千个, 则可以采用插卡机架式的HOME PNA 设备： VX-2000A/B/E/EB。 VX-2000A/B/E/EB是一个7U高的插卡式HOME PNA 系统。 一个机架可以有12块用户卡, 每个用户卡有22个用户端口, 因此一个机架满配置时可以有264个用户端口。 同时VX-2000A/B/E/EB还可装一个 千兆以太网(Gigabit)路由控制卡(可选项), 此卡提供很强的网管功能及路由功能, 并能把用户卡上的数据业务量聚集起来, 一起送到骨干网络设备上。 所有的插卡都是可以热插拔。 另外，此VX-2000系统还考虑了将来发展的需要。将来的VDSL (在1.2公里的电话线上可以传输上下对称的11Mbps 全双功速率) 的用户板可以与现在的HOME PNA无论普通型或加强型的用户板可以混插在同一个机架上， 给ISP更大的灵活性向最终用户提供服务。

此系统的好处是：

1) 系统更加可靠。 系统有双备份电源

2) 在用户量大的地方更显优势。

3) 具有电讯标准的报警系统

4) 具有全面的网管系统

方案二： 初始时用户量较少, 以后用户逐渐增加的情况：

如果开始时用户比较少, 可以直接用VX-1026A/B/E/EB 或VX-1000A/B/E/EB, 当用户增加时, 这两种设备利用不同的方法组建更大的系统。 VX-1026A/B/E/EB本身有级联端口， 多个VX-1026A/B/E/EB可以堆迭， 构造有几百个用户的系统。 而VX-1000A/B/E/EB则需要在其上面增加一个VX-900TX (8端口以太网交换集中器, 每个端口都是10/100BASE-TX, 另外还有一个上行端口, 也是10/100M), 一个VX-900TX可以接八个VX-1000A/B/E/EB, 每个VX-1000A/B/E/EB还可以接8个用户。 通过这样的连接, 一个系统可以接64个用户。 如果用户继续增加, 可以再在VX-900TX上面增加一个VX-900TX, 构成一个三层的网络结构。 最上面一层是一个VX-900TX, 这个VX-900TX可以接8个VX-900TX, 构成第二个层面。 每个VX-900TX同样可以接8个VX-1000A/B/E/EB, 共可以接64个VX-1000A//B/E/EB, 构成第三个层面。 每个VX-1000A/B/E/EB可以接8个用户, 共可以接512个用户。 由于最上层的VX-900TX的上行端口速率可以为100MbpsS, 而在实际使用中, 不可能512个用户同时下载数据。 因此, 每个用户可以保证1.0Mbps或1.6Mbps的速率。

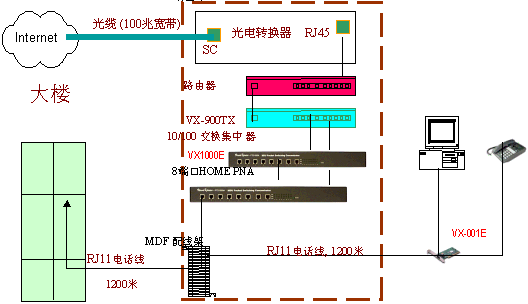

上图表示了一个利用VX-1000E与VX-900TX 来建64用户系统的连接方式。 利用此系统有另外几个方面的好处 ：

1)灵活。 可以根据用户的发展情况, 做不同的网络配置， 网络配置灵活

2)保护投资。 初始投资比较小。而且, 初始投资所采购的设备可以在网络扩展以后继续使用, 不会造成浪费。 所有投资都得到保护。

3)与局域网入户的宽带接入解决方案相比，HOME PNA有安装简单， 提供服务快捷，初始投资小的特点，可以根据用户的需求来发展网络，而不必象局域网入户的方案， 不管用户是否有需求， 都要先打洞，布线，造成初始投资过大， 又容易引起不必要的纠纷(很多没有宽带接入需求的家庭，并不希望在已装修好的墙上打洞)。

4) 同时，TATECH的HOME PNA产品使得ISP可以对设备集中供电，集中管理，不必象局域网方式那样，需要把设备安放在楼道里，容易造成故障。

3 TATECH系列HOME PNA产品

TATECH 的HOME PNA 产品， 每个系列都有四种型号， 以后缀A， B，E，EB区分。如：VX-2000系列产品有VX-2000A， VX-2000B， VX-2000E， VX-2000EB四种。他们之间的区别主要在传输距离与传输速率上。普通型， 如VX-2000A，每个用户端口速率为1.0Mbps。 在0。5mm的铜线上可传输的距离为1000~1200英尺；宽带型，如VX-2000B，每个用户端口速率为1.6MBPS。 在0。5mm的铜线上可传输的距离为1000~1200英尺; 增强型，如VX-2000E，每个用户端口速率为1Mbps。 在0。5mm的铜线上可传输的距离为1.2公里；宽带增强型，如VX-2000EB，每个用户端口速率为1.6MBPS。 在0。5mm的铜线上可传输的距离为1.2公里。其它系列产品， 如VX-1026， VX-1000， VX-001等与此类似，都有四种型号。

局端的产品有：

VX-2000系列： 264端口HOME PNA, 机架式系统, 有12块插卡, 每个插卡有22个用户端口, 另外还有一个路由网管卡，可以通过INTERNET对设备做远程监控。

VX-1026系列： 24用户端口的HOME PNA, 另有一个上行端口, 一个下行端口，可以通过堆迭级联，可以通过INTERNET对设备做远程监控组建大的系统, 而且每个端口可以进行流量控制。

VX-1000系列： 8个HOME PNA端口, 1个上行端口, 10/100M或光结口。

VX-900TX： 8端口以太网交换集中器。 与VX-1000配合使用, 可扩展网络容量。

用户端的产品有：

VX-001系列： HOME PNA 1.0 PCI 网络接口卡。 可以插在计算机的扩展槽。 需要有驱动程序(DRIVER)一起安装才可使用。

VX-002系列： HOME PNA1.0到USB接口转换卡, 有一个USB端口和2个RJ11端口。 可以利用计算机的USB接口来进行数据通信。 需要驱动程序。

VX-110系列： 台式 HOME PNA 桥。 有一个10BASE-T的端口(RJ45), 不需要驱动程序, 适合于饭店房间使用

VX-120系列： 台式 HOME PNA 桥。 有两个10BASE-T的端口(RJ45)另一个可以作为扩展用,例如可加装一个红外线上网接口, 不需要驱动程序, 适合于饭店房间使用。

VX-130系列： 台式HOME PNA 桥, 有一个10BASE-T端口, 一个端口10/100 BASE-T端口, 及一个可选的UBS端口。 不需要驱动程序。

4 TATECH HOME PNA在中国的销售及服务体系

泰科讯联数码科技（TATECH CYBER LINK）HOME PNA产品是由美国研究开发，在台湾生产硬件后，再由美国公司加载软件并做质量检测（QC）。并且为了服务日渐成熟的国内市场，现于国内相继成立了北京办公室（TEL：010-68701067/FAX：010-68483777）、上海办公室（TEX：021-63907060/FAX：021-63906535）。另成都及广州办公室也即将成立。

各地经销商:中国一级代理北京博为思创通信设备有限公司（TEL：010-63691156/FAX：010-63691196）、南京苏丰数码（TEL：025-4811622转8006/FAX：025-4811622）、福州网特科技（TEL：0591-3361987/FAX：0591-3326511）。
